COMPROBACIÓN DEL FUNCIONAMIENTO
COMPROBACIÓN DE LA SEÑAL DE ENTRADA
(a) Conecte el Techstream al DLC3.
(b) Inspeccione el conjunto del interruptor de la almohadilla del volante por medio de la función Lista de datos del Techstream (interruptor principal del control de velocidad de crucero, interruptor -SET, interruptor +RES e interruptor CANCEL).
Haga clic aquí
INSPECCIONE EL INTERRUPTOR PRINCIPAL DE CONTROL DE LA VELOCIDAD DE CRUCERO
(a) Coloque el interruptor de encendido en la posición ON.
(b) Active el sistema de control de la velocidad de crucero de radar dinámico con el interruptor principal de control de la velocidad de crucero.
(c) Compruebe si el indicador de control de la velocidad de crucero (modo de control de la distancia entre vehículos) se enciende en el conjunto del medidor combinado y aparece "Radar Ready" en la pantalla de información múltiple.

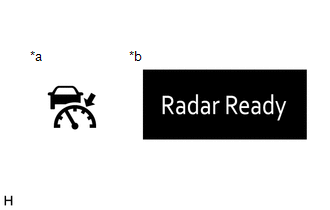

*a | Indicador de control de velocidad de crucero (Modo de control de distancia entre vehículos) |
*b | Pantalla de información múltiple |
(d) Desactive el sistema de control de la velocidad de crucero de radar dinámico mediante el interruptor principal de control de la velocidad de crucero. Compruebe si se apaga el indicador de control de la velocidad de crucero (modo de control de la distancia entre vehículos) en el conjunto del medidor combinado y si desaparece "Radar Ready" de la pantalla de información múltiple.
(e) Apague el interruptor de encendido con el indicador de control de la velocidad de crucero (modo de control de la distancia entre vehículos) encendido en el conjunto del medidor combinado junto con el mensaje "Radar Ready" en la pantalla de información múltiple. Vuelva a colocar el interruptor de encendido en posición ON y compruebe si el indicador de control de la velocidad de crucero (modo de control de la distancia entre vehículos) del conjunto del medidor combinado se ha apagado y el mensaje "Radar Ready" de la pantalla de información múltiple ha desaparecido.
INSPECCIONE LA SELECCIÓN DE MODO
(a) Coloque el interruptor de encendido en la posición ON.
(b) Mantenga pulsado el interruptor principal de control de la velocidad de crucero durante 1.5 segundos o más con el sistema de control de la velocidad de crucero de radar dinámico desactivado para cambiar al modo de control de velocidad constante.
AVISO:
No pulse ningún otro interruptor antes de pulsar el interruptor de control de la velocidad de crucero. Si se pulsan otros interruptores, apague el sistema de control de la velocidad de crucero de radar dinámico y repita el procedimiento anterior.
(c) Compruebe si se apaga el indicador de control de la velocidad de crucero (modo de control de la distancia entre vehículos) en el conjunto del medidor combinado, si desaparece el mensaje "Radar Ready" de la pantalla de información múltiple y si se enciende el indicador de control de la velocidad de crucero (modo de control de velocidad constante).

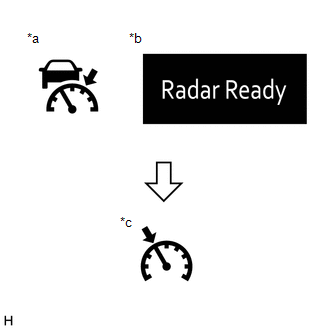

*a | Indicador de control de velocidad de crucero (Modo de control de distancia entre vehículos) |
*b | Pantalla de información múltiple |
*c | Indicador de control de velocidad de crucero (Modo de control de velocidad constante) |
INSPECCIONE EL INTERRUPTOR DE CONTROL DE LA DISTANCIA ENTRE VEHÍCULOS
(a) Coloque el interruptor de encendido en la posición ON.
(b) Active el sistema de control de la velocidad de crucero de radar dinámico con el interruptor principal de control de la velocidad de crucero.
OBSERVACIÓN:
Mientras se encuentra en modo de control de velocidad constante, la distancia entre vehículos no se puede cambiar.
(c) Pulse el interruptor de control de la distancia entre vehículos.
(d) Compruebe si el indicador de distancia entre vehículos, que aparece en la pantalla de información múltiple del conjunto del medidor combinado, cambia de larga a intermedia y a corta, en este orden.
OBSERVACIÓN:
Siempre se selecciona Long automáticamente cada vez que el interruptor de encendido se coloca en la posición ON.
