COMPONENTES

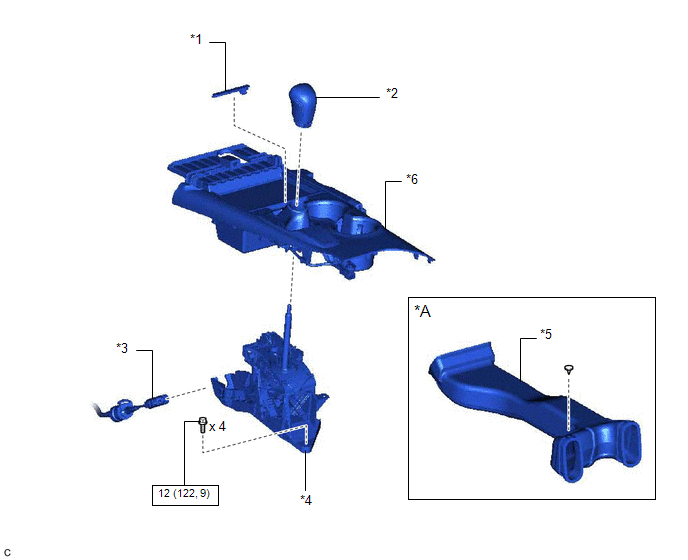

ILUSTRACIÓN
|
*A | Para tipo doble |
- | - |
|
*1 | CUBIERTA DEL BOTÓN DE DESBLOQUEO DEL CAMBIO |
*2 | SUBCONJUNTO DEL POMO DE LA PALANCA DE CAMBIOS |
|
*3 | CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN |
*4 | CONJUNTO DEL CAMBIO DE PISO DE LA TRANSMISIÓN |
|
*5 | CONDUCTO DE LA CAJA DE LA CONSOLA NO. 1 |
*6 | SUBCONJUNTO DEL PANEL TRASERO DE LA CONSOLA SUPERIOR |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- | - |

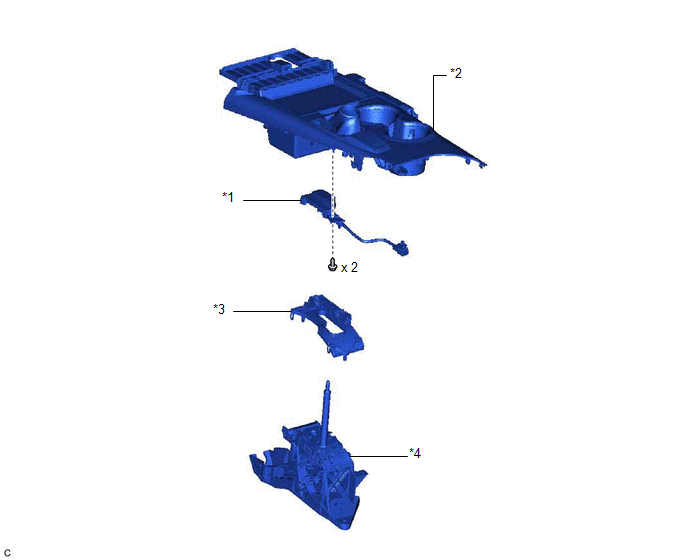

ILUSTRACIÓN
.png)
|
*1 | INDICADOR DE POSICIÓN DEL CAMBIO |
*2 | SUBCONJUNTO DEL PANEL TRASERO DE LA CONSOLA SUPERIOR |
|
*3 | ALOJAMIENTO INFERIOR DEL INDICADOR DE POSICIÓN |
*4 | CONJUNTO DE LA UNIDAD DE CONTROL DE BLOQUEO DEL CAMBIO |
InspecciÓn En El VehÍculoUbicaciOn De Las Piezas
UBICACION DE LAS PIEZAS ILUSTRACION
*1 CONJUNTO DEL ACTUADOR DEL FRENO
- ECU DE CONTROL DE DERRAPE
*2 ECM
ILUSTRACION
*1 CONJUNTO DEL SENSOR
DEL AIRBAG *2
CONJUNTO DE LAS LUCES TESTIGO
*3 CONJUNTO DEL
MEDIDOR COMBINADO - AVISADOR ACUSTIC ...
InspecciÓn
INSPECCIÓN PROCEDIMIENTO 1. VERIFIQUE SI EL BLOQUE DE CILINDROS ESTÁ DEFORMADO
(a) Con una regla de precisión y una galga de espesores, mida la deformación de la superficie que se halla en contacto con la junta de culata.
Deformación máxima: 0.05 mm ...
CÓmo Proceder Con La LocalizaciÓn De AverÍas
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Lleve a cabo el siguiente procedimiento para localizar las averías del sistema del techo deslizante.
*: utilice el Techstream.
PROCEDIMIENTO
1. VEHÍCULO LLEVADO AL TALLER
SIGUIENTE
2. ...
