COMPONENTES

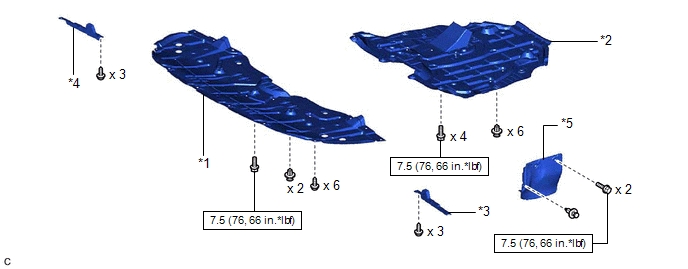

ILUSTRACIÓN
.png)
|
*1 | CUBIERTA INFERIOR DEL MOTOR No. 1 |
*2 | CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 |
|
*3 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
*4 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
|
*5 | SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

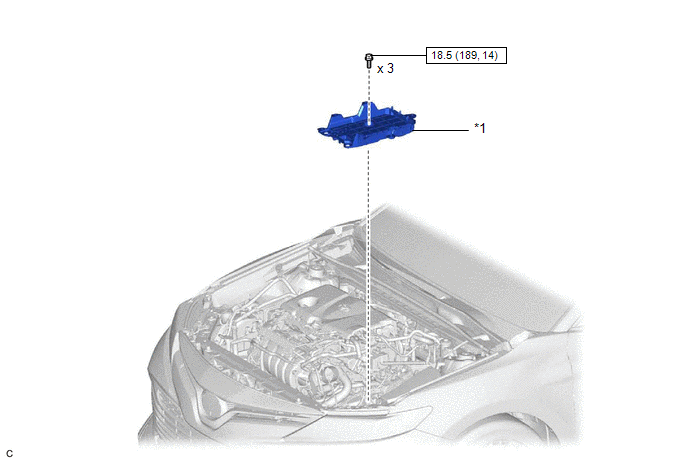

ILUSTRACIÓN
.png)
|
*1 | SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA |
- | - |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

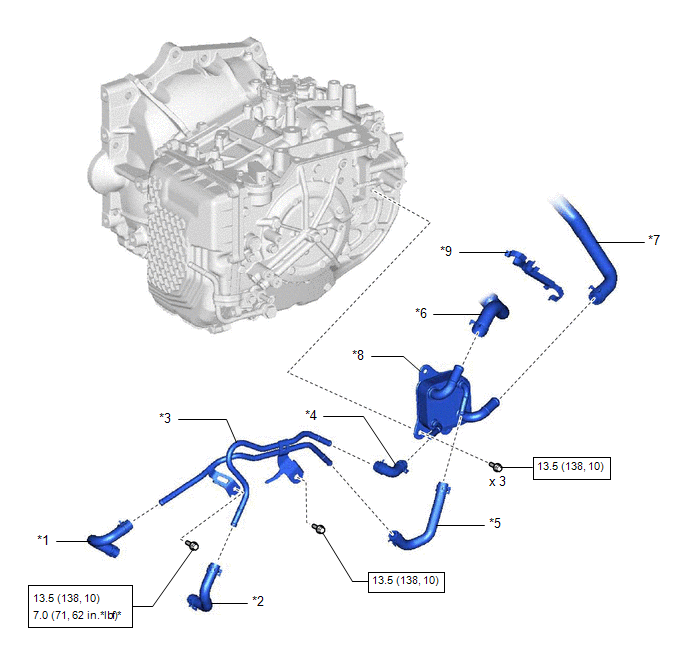

ILUSTRACIÓN
|
*1 | MANGUERA DE SALIDA DEL ENFRIADOR DE ACEITE No. 1 |
*2 | MANGUERA DE ENTRADA DEL ENFRIADOR DE ACEITE No. 1 |
|
*3 | SUBCONJUNTO DEL TUBO DEL ENFRIADOR DE ACEITE SIN MANGUERA No. 1 |
*4 | Manguera de entrada del enfriador de aceite n°2 |
|
*5 | MANGUERA DE SALIDA DEL ENFRIADOR DE ACEITE NO. 2 |
*6 | MANGUERA DE DERIVACIÓN DE AGUA NO. 1 |
|
*7 | CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA |
*8 | ENFRIADOR DE ACEITE DE LA TRANSMISIÓN |
|
*9 | ABRAZADERA DEL RESPIRADERO DE LA TRANSMISIÓN |
- | - |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
* | Para utilizar con la SST |
ExtracciÓnInspecciOn En El VehIculo
INSPECCION EN EL VEHICULO PROCEDIMIENTO
1. INSPECCIONE EL SUBCONJUNTO DEL MEDIDOR DEL CAUDAL DE MASA DE AIRE
OBSERVACION: Lleve a cabo la "Inspection After Repair" tras haber sustituido el subconjunto del medidor del caudal de masa de aire.
Haga clic aqui
(a) Lea el valor del elemento de ...
Montaje
MONTAJE PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.
PROCEDIMIENTO 1. COLOQUE EL CONJUNTO DE LOS INTERMITENTES LATERALES (con intermit ...
COmo Proceder Con La LocalizaciOn De AverIas
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
Utilice el siguiente procedimiento para localizar las averias del sistema de navegacion.
*: Utilice el Techstream.
PROCEDIMIENTO
1. VEHICULO LLEVADO AL TALLER
SIGUIENTE
2.
ANALISIS DEL PROBLEMA DEL CL ...
