COMPONENTES
ILUSTRACIÓN
.png)
|
*1 | SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

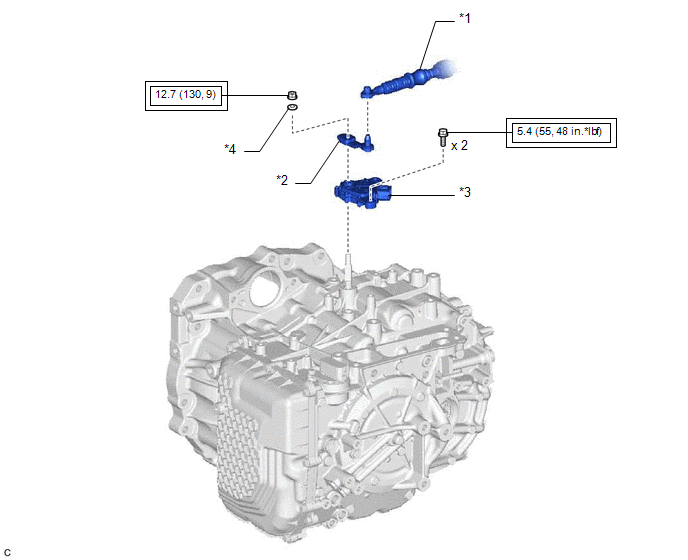

ILUSTRACIÓN
|
*1 | CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN |
*2 | PALANCA DEL EJE DE CONTROL DE LA TRANSMISIÓN |
|
*3 | CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO |
*4 | ARANDELA |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
InspecciÓn En El VehÍculoInterruptor Exterior De Apertura De La Puerta Del Compartimiento De Equipajes
ComponentesCOMPONENTES ILUSTRACIÓN
*1 CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
*2 SUBCONJUNTO EXTERIOR DEL EMBELLECEDOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
*3 INTERRUPTOR DE LA LLAVE ELÉCTRICA DEL COMPARTIMENTO DE EQUIPAJES
*4 EMBELLECEDO ...
InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. COLOQUE EL CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO
AVISO: Tanto el conjunto del interruptor de posición de estacionamiento/punto muerto como la palanca del eje de control de la transmisión están disponibles en dos formas diferentes deb ...
Desmontaje
DESMONTAJE PRECAUCION / AVISO / OBSERVACION
AVISO: No desconecte el tubo que se muestra en la ilustracion al desmontar el conjunto del tubo de aspiracion del combustible con bomba y medidor. Hacerlo impedira el montaje del tubo de aspiracion de combustible con el conjunto del indicador y la bomba, ...
