COMPONENTES

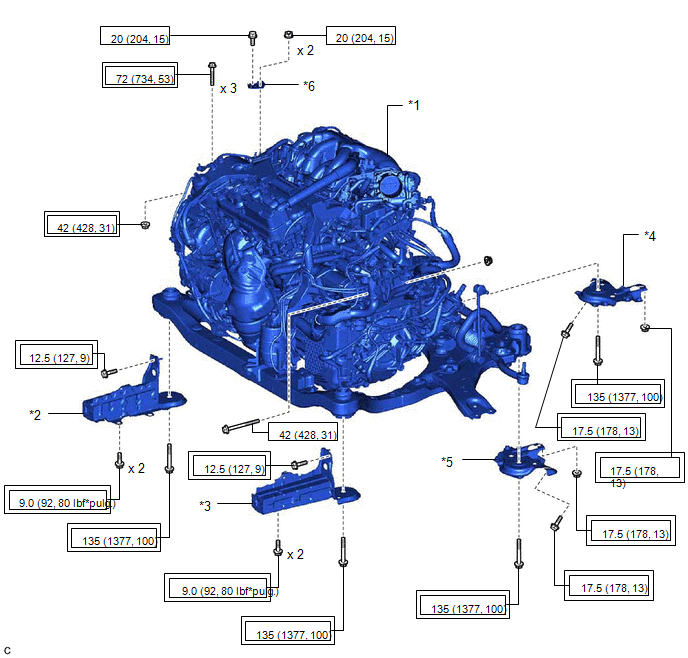

ILUSTRACIÓN
*1 | CONJUNTO DEL MOTOR CON TRANSEJE |
*2 | SUBCONJUNTO DE LA EXTENSIÓN DERECHA DEL PARACHOQUES DELANTERO |
*3 | SUBCONJUNTO DE LA EXTENSIÓN IZQUIERDA DEL PARACHOQUES DELANTERO |
*4 | SUBCONJUNTO DERECHO DEL SOPORTE DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA |
*5 | SUBCONJUNTO IZQUIERDO DEL SOPORTE DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA |
*6 | SOPORTE DEL PUNTAL DERECHO DEL MOTOR No. 2 |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |

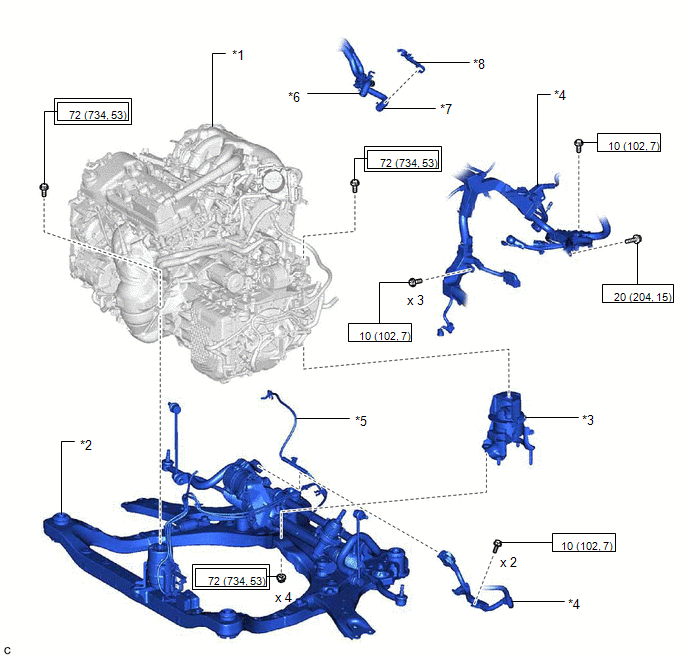

ILUSTRACIÓN
*1 | CONJUNTO DEL MOTOR CON TRANSEJE |
*2 | CONJUNTO DEL BASTIDOR DELANTERO |
*3 | AISLANTE DE MONTAJE TRASERO DEL MOTOR |
*4 | MAZO DE CABLES |
*5 | MANGUERA DE VACÍO |
*6 | MANGUERA DE DERIVACIÓN DE AGUA NO. 1 |
*7 | CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA |
*8 | ABRAZADERA DEL RESPIRADERO DE LA TRANSMISIÓN |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |

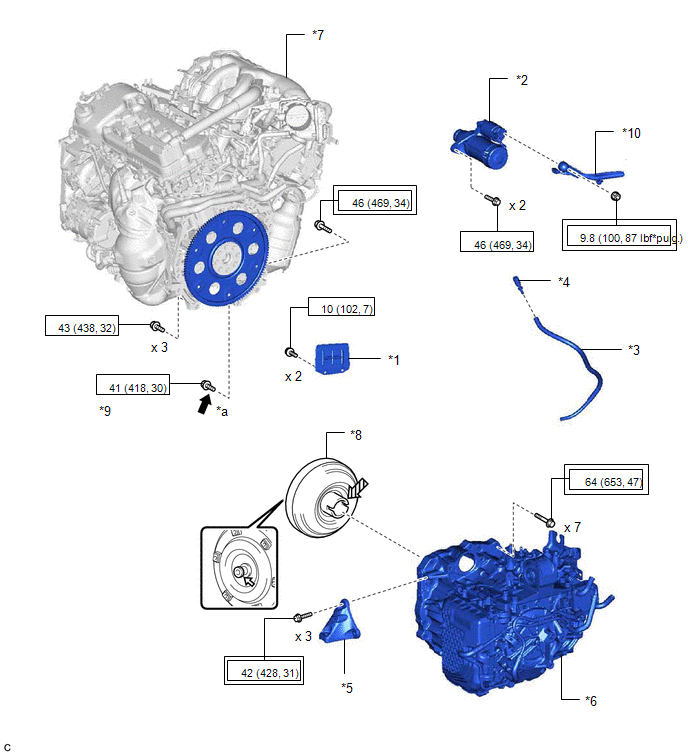

ILUSTRACIÓN
*1 | CUBIERTA INFERIOR DEL ALOJAMIENTO DEL VOLANTE |
*2 | CONJUNTO DEL MOTOR DE ARRANQUE |
*3 | MANGUERA DEL TAPÓN DEL RESPIRADERO |
*4 | SUBCONJUNTO DEL TAPÓN DE VENTILACIÓN |
*5 | SOPORTE DE MONTAJE DELANTERO DEL MOTOR |
*6 | CONJUNTO DEL TRANSEJE AUTOMÁTICO |
*7 | CONJUNTO DEL MOTOR |
*8 | CONJUNTO DEL CONVERTIDOR DE PAR DE APRIETE |
*9 | PERNO DE FIJACIÓN DEL CONJUNTO DEL CONVERTIDOR DE PAR Y LA PLACA IMPULSORA |
*10 | MAZO DE CABLES |
*a | COLOR NEGRO: x 1 COLOR PLATA: x 5 | - |
- |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
![]() |
Adhesivo original Toyota 1324. Three Bond 1324 o equivalente |
![]() |
Grasa original de Toyota para ranuras de embrague o un producto equivalente |
![]() |
Grasa multiusos | ★ |
Pieza prerrecubierta |

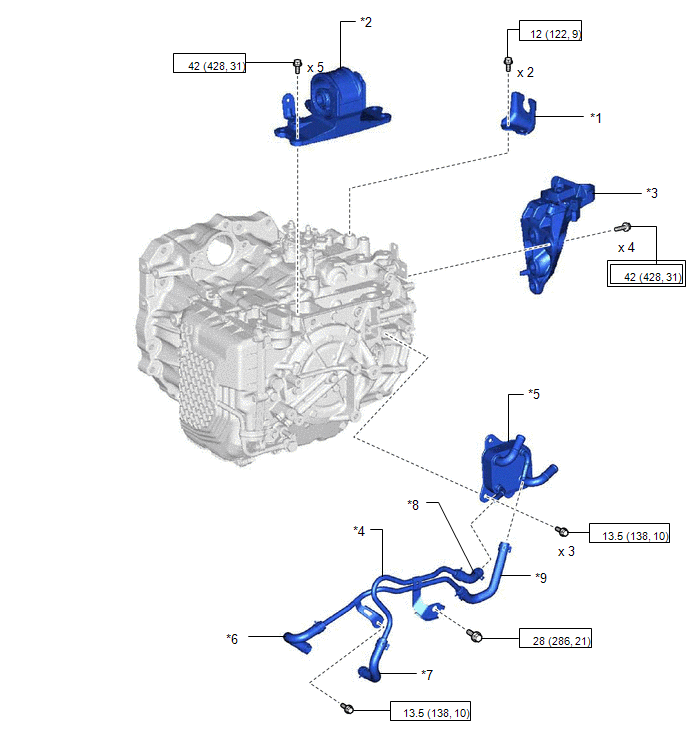

ILUSTRACIÓN
*1 | SOPORTE DEL CABLE DE CONTROL DE LA TRANSMISIÓN NO. 1 |
*2 | AISLANTE DE MONTAJE TRASERO DEL MOTOR No. 2 |
*3 | SUBCONJUNTO DEL SOPORTE DE MONTAJE TRASERO DEL MOTOR |
*4 | SUBCONJUNTO DEL TUBO DEL ENFRIADOR DE ACEITE SIN MANGUERA No. 1 |
*5 | ENFRIADOR DE ACEITE DE LA TRANSMISIÓN |
*6 | MANGUERA DE SALIDA DEL ENFRIADOR DE ACEITE NO. 1 |
*7 | MANGUERA DE ENTRADA DEL ENFRIADOR DE ACEITE No. 1 |
*8 | Manguera de entrada del enfriador de aceite n°2 |
*9 | MANGUERA DE SALIDA DEL ENFRIADOR DE ACEITE NO. 2 |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
ILUSTRACIÓN
*1 | SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES |
*2 | CONJUNTO DEL TAPÓN DEL CÁRTER DE LA TRANSMISIÓN |
*3 | CUBIERTA DEL CÁRTER DE LA TRANSMISIÓN AUTOMÁTICA |
- | - |
![]() |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |
![]() |
ATF WS original de Toyota |
- | - |
