COMPONENTES

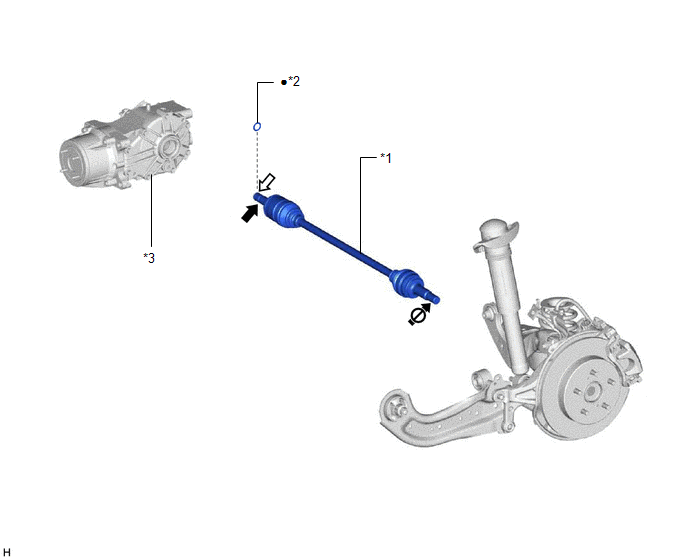

ILUSTRACIÓN

*1

CONJUNTO DEL EJE PROPULSOR TRASERO IZQUIERDO

*2

ANILLO DE RETENCIÓN IZQUIERDO DE LA JUNTA INTERIOR DEL EJE PROPULSOR TRASERO

*3

CONJUNTO DEL PORTADOR DEL DIFERENCIAL TRASERO

-

-

Aceite de engranaje diferencial original de Toyota LT 75W-85 API GL-5

Grasa MP

No aplique lubricantes en las piezas roscadas

●

Pieza no reutilizable

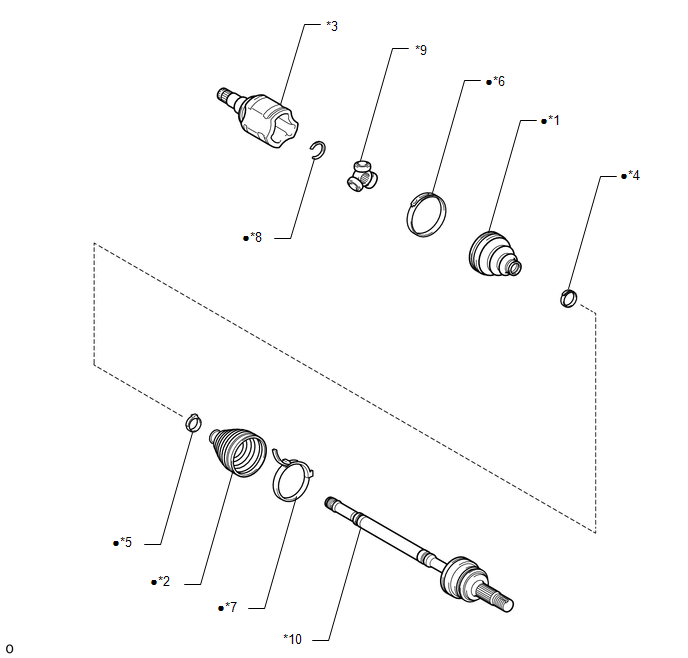

ILUSTRACIÓN

*1

FUNDA DE LA JUNTA INTERIOR

*2

FUNDA DE LA JUNTA EXTERIOR

*3

CONJUNTO IZQUIERDO DE LA JUNTA INTERIOR DEL EJE PROPULSOR TRASERO

*4

ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE PROPULSOR TRASERO IZQUIERDO

*5

ABRAZADERA IZQUIERDA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE PROPULSOR TRASERO

*6

ABRAZADERA IZQUIERDA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE PROPULSOR N° 2 TRASERO

*7

ABRAZADERA IZQUIERDA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE PROPULSOR TRASERO N° 2

*8

ANILLO DE RETENCIÓN IZQUIERDO DEL EJE PROPULSOR TRASERO

*9

JUNTA TRÍPODE

*10

CONJUNTO IZQUIERDO DE LA JUNTA EXTERIOR DEL EJE PROPULSOR TRASERO

●

Pieza no reutilizable

-

-
