COMPONENTES
ILUSTRACIÓN
.png)
|

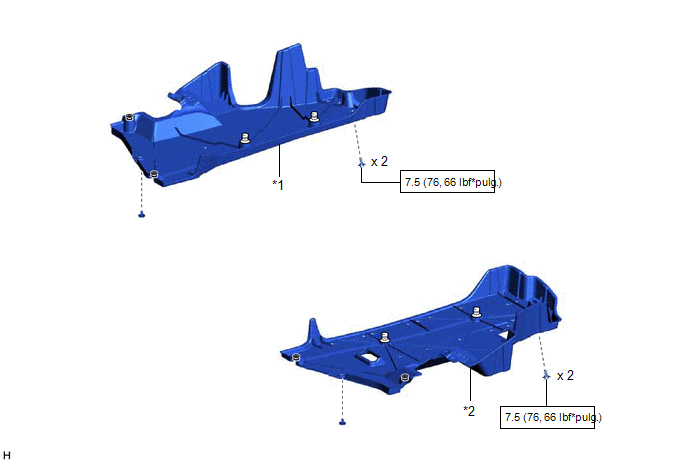

*1 | CUBIERTA INFERIOR DEL PISO NO. 1 |
*2 | CUBIERTA INFERIOR DEL PISO NO. 2 |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ILUSTRACIÓN
|

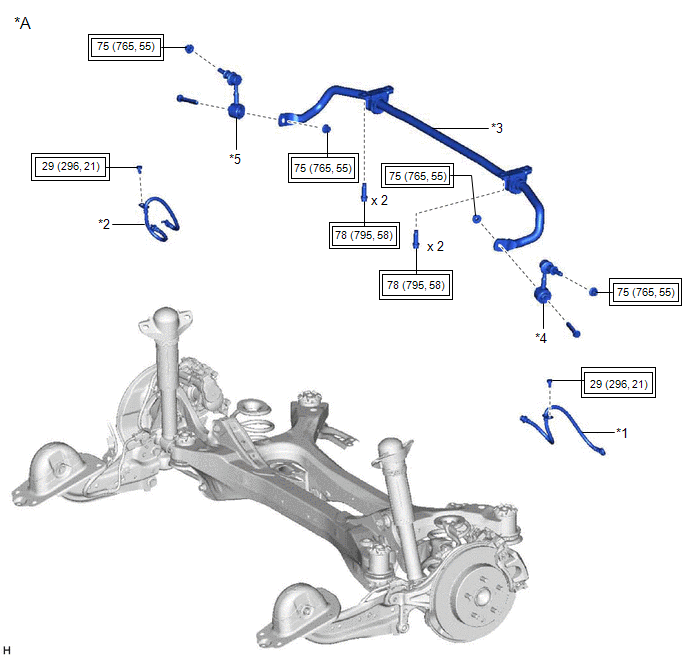

*A | Sin sistema del freno de estacionamiento eléctrico |
- | - |
|
*1 | MANGUERA FLEXIBLE TRASERA IZQUIERDA |
*2 | MANGUERA FLEXIBLE TRASERA DERECHA |
|
*3 | BARRA ESTABILIZADORA TRASERA |
*4 | CONJUNTO DEL ESTABILIZADOR TRASERO IZQUIERDO |
|
*5 | CONJUNTO DEL ESTABILIZADOR TRASERO DERECHO |
- | - |
.png) |
Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ILUSTRACIÓN
|

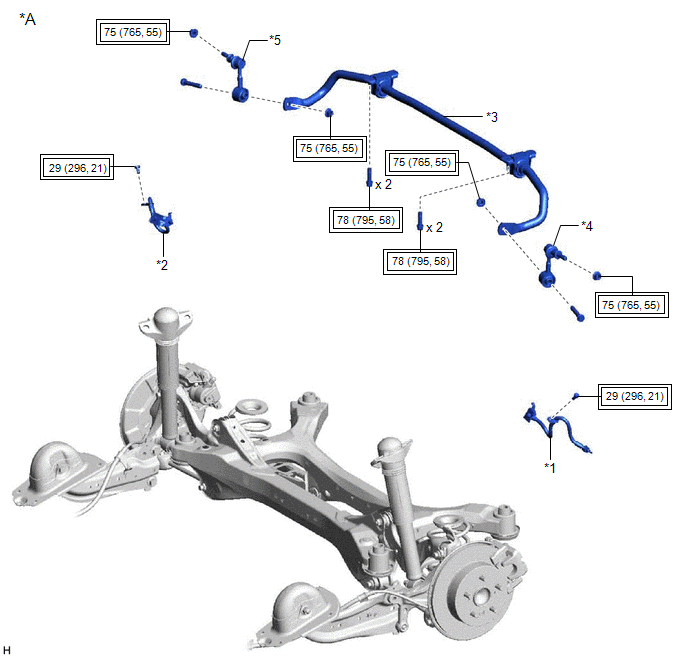

*A | Con sistema del freno de estacionamiento eléctrico |
- | - |
|
*1 | MANGUERA FLEXIBLE TRASERA IZQUIERDA |
*2 | MANGUERA FLEXIBLE TRASERA DERECHA |
|
*3 | BARRA ESTABILIZADORA TRASERA |
*4 | CONJUNTO DEL ESTABILIZADOR TRASERO IZQUIERDO |
|
*5 | CONJUNTO DEL ESTABILIZADOR TRASERO DERECHO |
- | - |
|
|
Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ILUSTRACIÓN
|

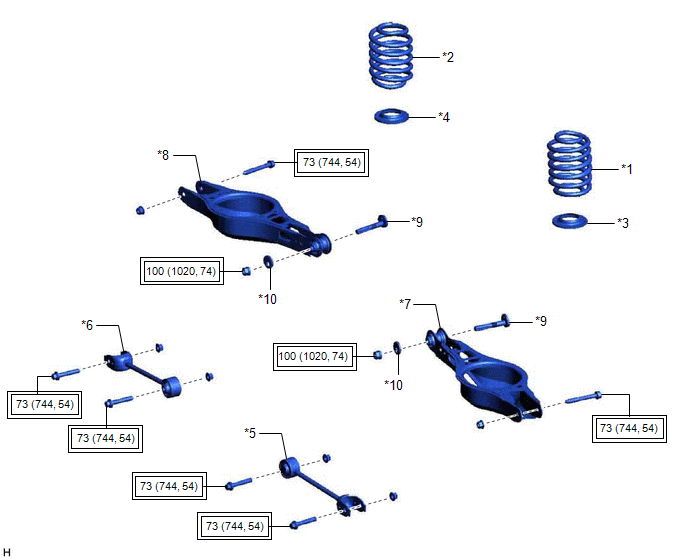

*1 | MUELLE ESPIRAL TRASERO IZQUIERDO |
*2 | MUELLE ESPIRAL TRASERO DERECHO |
|
*3 | AISLANTE DEL MUELLE ESPIRAL INFERIOR TRASERO IZQUIERDO |
*4 | AISLANTE DEL MUELLE ESPIRAL INFERIOR TRASERO DERECHO |
|
*5 | CONJUNTO IZQUIERDO DEL BRAZO DE LA SUSPENSIÓN TRASERA NO. 1 |
*6 | CONJUNTO DERECHO DEL BRAZO DE LA SUSPENSIÓN TRASERA NO. 1 |
|
*7 | CONJUNTO IZQUIERDO DEL BRAZO DE SUSPENSIÓN TRASERA NO. 2 |
*8 | CONJUNTO DERECHO DEL BRAZO DE LA SUSPENSIÓN TRASERA NO. 2 |
|
*9 | SUBCONJUNTO DE LA LEVA DE AJUSTE DE LA CONVERGENCIA DE LA SUSPENSIÓN TRASERA |
*10 | LEVA DE AJUSTE DEL ÁNGULO DE CAÍDA NO. 2 |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ILUSTRACIÓN
|

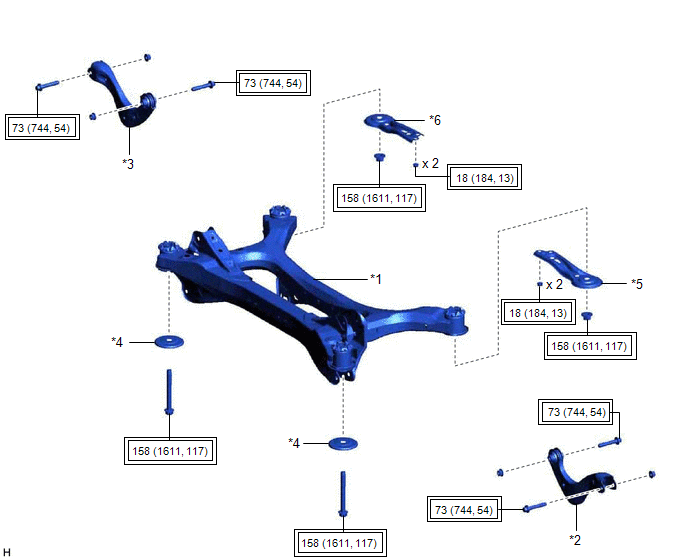

*1 | SUBCONJUNTO DEL ELEMENTO DE SUSPENSIÓN TRASERA |
*2 | CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO IZQUIERDO |
|
*3 | CONJUNTO DERECHO DEL BRAZO DE CONTROL SUPERIOR TRASERO |
*4 | TOPE INFERIOR DEL ELEMENTO DE SUSPENSIÓN TRASERA |
|
*5 | REFUERZO INFERIOR IZQUIERDO DEL ELEMENTO DE SUSPENSIÓN TRASERA |
*6 | REFUERZO INFERIOR DERECHO DEL ELEMENTO DE SUSPENSIÓN TRASERA |
|
|
Par de apriete para "Áreas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ILUSTRACIÓN
|

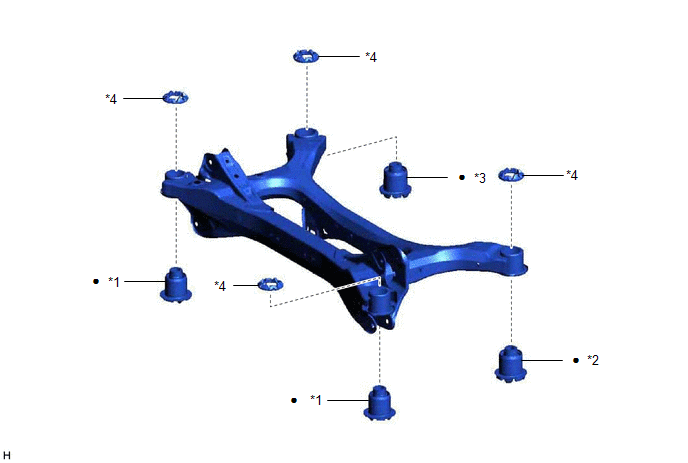

*1 | ELEMENTO AMORTIGUADOR DELANTERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN TRASERA |
*2 | ELEMENTO AMORTIGUADOR TRASERO IZQUIERDO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN TRASERA |
|
*3 | ELEMENTO AMORTIGUADOR TRASERO DERECHO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN TRASERA |
*4 | ELEMENTO AMORTIGUADOR DEL ELEMENTO DE LA SUSPENSIÓN TRASERA |
|
● | Pieza no reutilizable |
- | - |
