COMPONENTES

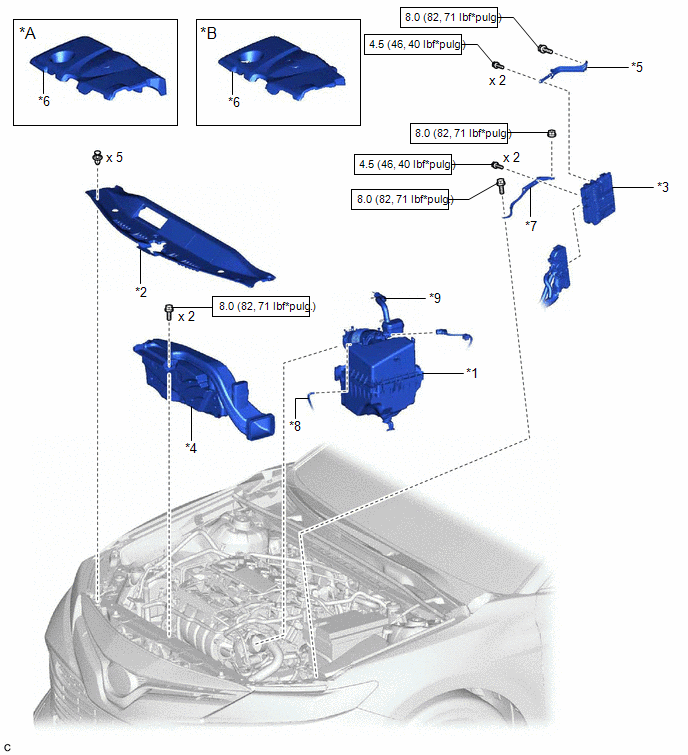

ILUSTRACION
|
*A | para 2WD |
*B | para AWD |
|
*1 | CONJUNTO DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR |
*2 | SELLO DEL CONDUCTO DE ADMISION DE AIRE FRIO |
|
*3 | ECM |
*4 | CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA |
|
*5 | SOPORTE DEL ECM No. 1 |
*6 | SUBCONJUNTO DE LA CUBIERTA DEL MOTOR NO. 1 |
|
*7 | SOPORTE DEL ECM NO. 2 |
*8 | MANGUERA DE VACIO |
|
*9 | MANGUERA DE VENTILACION NO. 2 |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
Ecm
ExtracciOnDesmontaje
DESMONTAJE PRECAUCION / AVISO / OBSERVACION
AVISO:
No desconecte el tubo que se muestra en la ilustracion al desmontar el conjunto del tubo de aspiracion del combustible con bomba y medidor. Hacerlo impedira el montaje del tubo de aspiracion de combustible con el conjunto del indicador y la bo ...
Circuito de senales de marcha atras entre el conjunto del receptor de radio y la ECU de navegacion
DESCRIPCION Este circuito consta de la ECU de navegacion y del conjunto del receptor de radio y pantalla. DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
1.
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - ECU DE NAVEGACION)
(a) Desacople el conector K1 de ...
Asientos traseros
Tipo abatible:
Los respaldos de los asientos traseros pueden abatirse.
Tipo reclinable:
Los respaldos de los asientos traseros pueden ajustarse a una posición
cómoda.
Abatimiento de los respaldos de los asientos traseros (tipo abatible)
Tire de la palanca del respaldo del
asiento en el ...
