Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Sistema híbrido, del motor / A25a-fks (combustible) / Inyector De Combustible (para La Inyeccion En Lumbrera) / Componentes

COMPONENTES

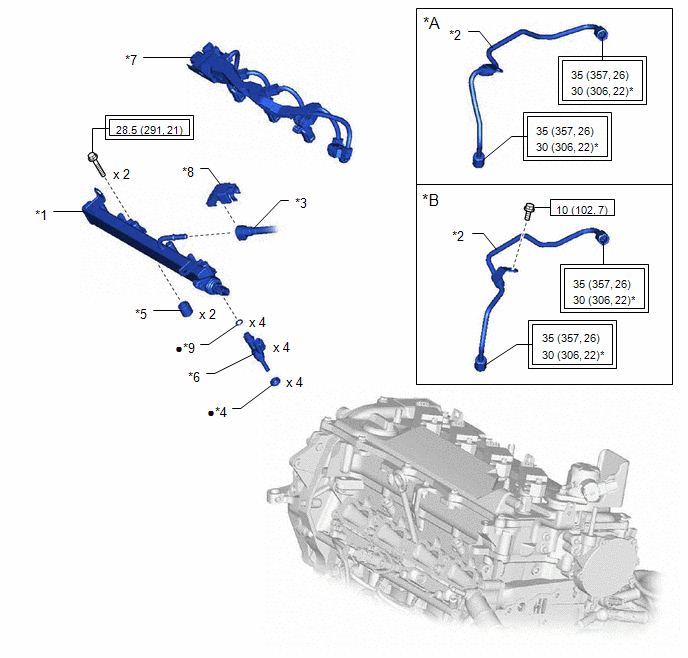

ILUSTRACION

*A

para tipo de conexion con soporte de valvula de EGR

*B

para tipo de conexion con subconjunto de la cubierta de la culata

*1

SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE CON SENSOR

*2

SUBCONJUNTO DEL TUBO DE COMBUSTIBLE NO. 1

*3

SUBCONJUNTO DEL TUBO DE COMBUSTIBLE

*4

AISLANTE DE VIBRACIONES DEL INYECTOR

*5

SEPARADOR DEL TUBO DE DESCARGA NO. 1

*6

CONJUNTO DEL INYECTOR DE COMBUSTIBLE EN LUMBRERA

*7

CABLE DEL MOTOR NO. 5

*8

ABRAZADERA DEL TUBO DE COMBUSTIBLE

*9

JUNTA TORICA

-

-

Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): par de apriete especificado

*

Para utilizar con una llave de tuercas de union

?

Pieza no reutilizable
InstalaciOn
INSTALACION PRECAUCION / AVISO / OBSERVACION AVISO: Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de ...

ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan ex ...
