Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Sistema híbrido, del motor / A25a-fks (combustible) / DepOsito De Combustible (para 2wd) / Componentes

COMPONENTES

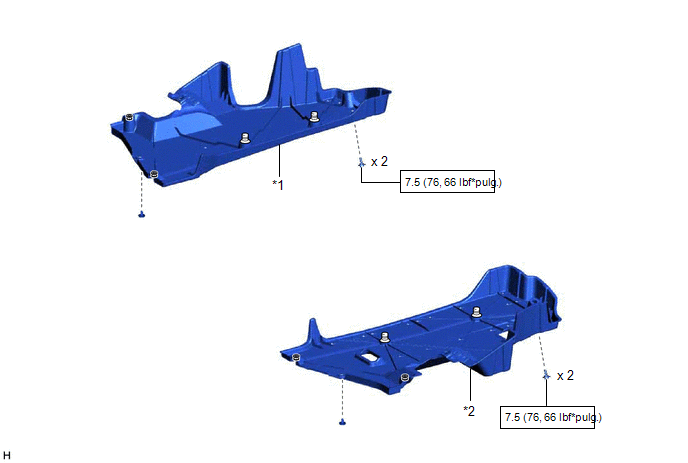

ILUSTRACION

*1

CUBIERTA INFERIOR DEL PISO NO. 1

*2

CUBIERTA INFERIOR DEL PISO NO. 2

N*m (kgf*cm, lbf*pi.): par de apriete especificado

-

-

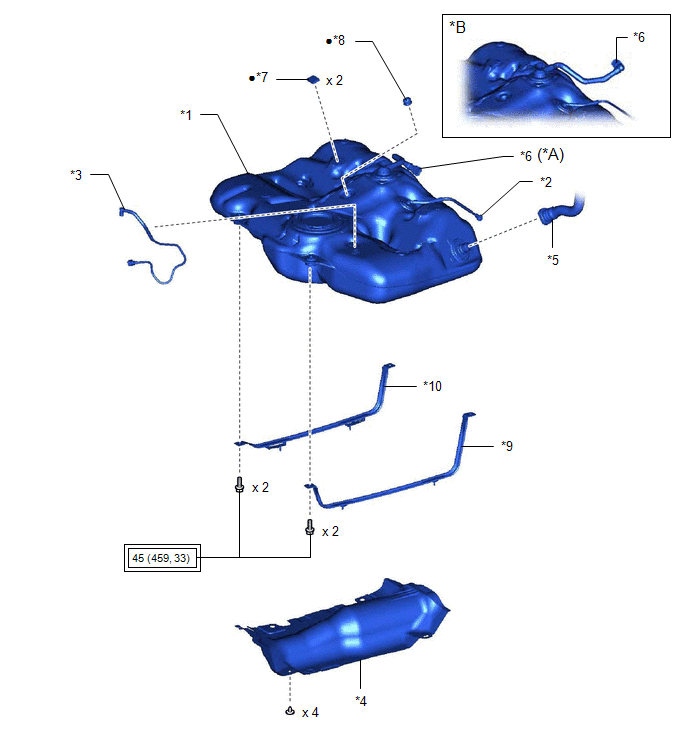

ILUSTRACION

*A

Con conjunto de la valvula de salida combustible

*B

Sin conjunto de la valvula de salida combustible

*1

CONJUNTO DEL DEPOSITO DE COMBUSTIBLE

*2

SUBCONJUNTO DEL TUBO DE VENTILACION DEL DEPOSITO DE COMBUSTIBLE

*3

SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE

*4

PROTECTOR DEL DEPOSITO DE COMBUSTIBLE NO. 1

*5

MANGUERA DEL DEPOSITO DE COMBUSTIBLE AL TUBO DE LLENADO

*6

CONJUNTO DE VALVULA DE CORTE DE COMBUSTIBLE CON TUBO

*7

AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 2

*8

AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 6

*9

SUBCONJUNTO IZQUIERDO DE LA BANDA DEL DEPOSITO DE COMBUSTIBLE No. 1

*10

SUBCONJUNTO DERECHO DE LA BANDA DEL DEPOSITO DE COMBUSTIBLE No. 1

Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

?

Pieza no reutilizable
InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 2 (a) Instale los 2 nuevos amortiguadores del deposito de combustible No. 2 en el conjunto del deposito de combus ...

ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan ex ...
