COMPONENTES

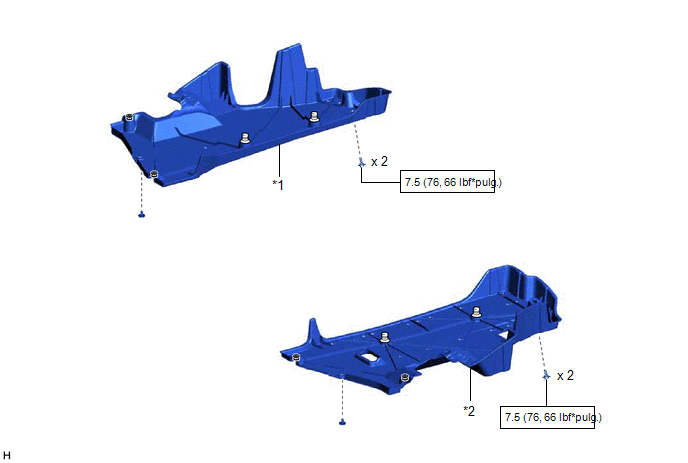

ILUSTRACION
|
*1 | CUBIERTA INFERIOR DEL PISO NO. 1 |
*2 | CUBIERTA INFERIOR DEL PISO NO. 2 |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

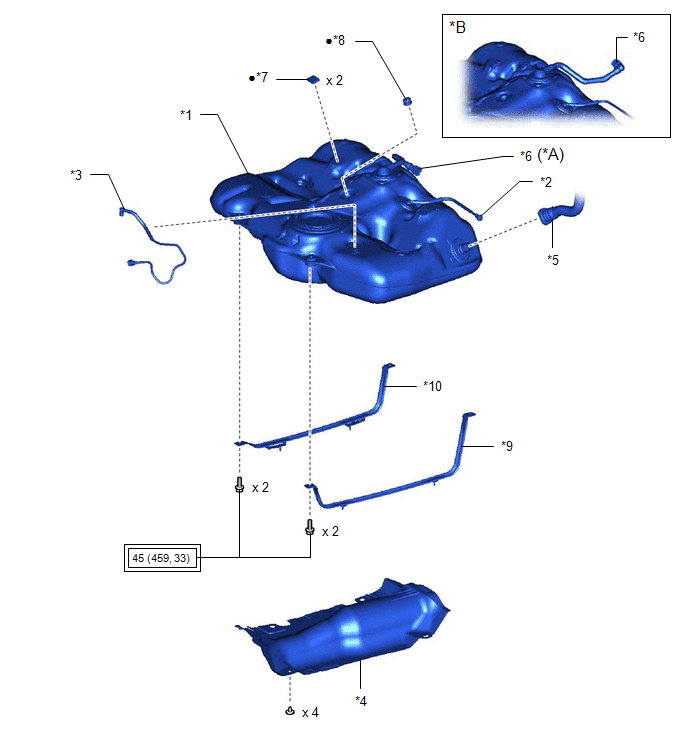

ILUSTRACION
|
*A | Con conjunto de la valvula de salida combustible |
*B | Sin conjunto de la valvula de salida combustible |
|
*1 | CONJUNTO DEL DEPOSITO DE COMBUSTIBLE |
*2 | SUBCONJUNTO DEL TUBO DE VENTILACION DEL DEPOSITO DE COMBUSTIBLE |
|
*3 | SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE |
*4 | PROTECTOR DEL DEPOSITO DE COMBUSTIBLE NO. 1 |
|
*5 | MANGUERA DEL DEPOSITO DE COMBUSTIBLE AL TUBO DE LLENADO |
*6 | CONJUNTO DE VALVULA DE CORTE DE COMBUSTIBLE CON TUBO |
|
*7 | AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 2 |
*8 | AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 6 |
|
*9 | SUBCONJUNTO IZQUIERDO DE LA BANDA DEL DEPOSITO DE COMBUSTIBLE No. 1 |
*10 | SUBCONJUNTO DERECHO DE LA BANDA DEL DEPOSITO DE COMBUSTIBLE No. 1 |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
? | Pieza no reutilizable |
ExtracciOnExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuacion es para el lado izquierdo.
PROCEDIMIENTO 1. DESCONECTE LA BANDA
PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA ...
Terminales De La Ecu
TERMINALES DE LA ECU CONJUNTO DEL MEDIDOR COMBINADO
(a) Mida la tension y la
resistencia, y compruebe si hay impulsos segun los valores de la tabla
siguiente.
No. de terminal (simbolo)
Color del cableado
Senal de entrada/salida
Condicion Condicion
especificada
...
Tensión de la fuente de alimentación IG (C1551)
DESCRIPCIÓN Cuando se produce un problema en el circuito de la fuente de alimentación, la función a prueba de fallos actúa para detener la servoasistencia.
No. de DTC Detection Item
Condición de detección de DTC
Área Afectada Indic ...
