COMPONENTES
ILUSTRACION
.png)
|

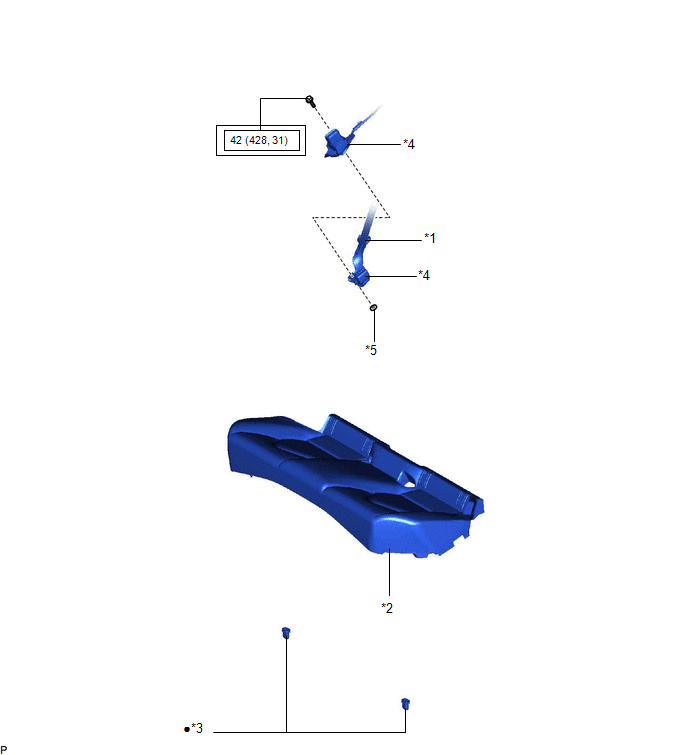

*1 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*2 | CONJUNTO DEL COJIN DEL ASIENTO TRASERO |
|
*3 | GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
*4 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*5 | ARANDELA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
? | Pieza no reutilizable |
ILUSTRACION
.png)
|

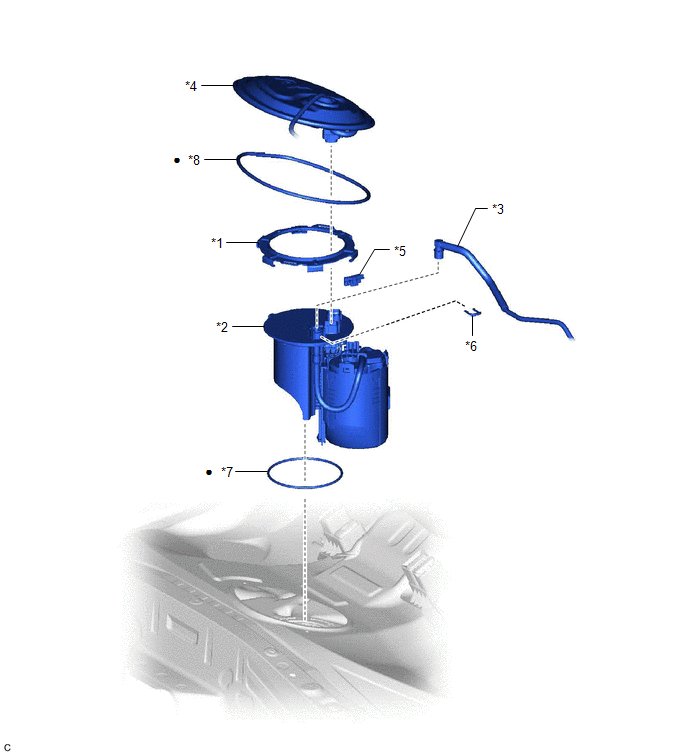

*1 | RETEN DEL MEDIDOR DE LA BOMBA DE COMBUSTIBLE |
*2 | CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR |
|
*3 | SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE |
*4 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DEL PISO TRASERO |
|
*5 | ABRAZADERA DEL TUBO DE COMBUSTIBLE NO. 1 |
*6 | CLIP DE LA JUNTA DEL TUBO |
|
*7 | JUNTA DE FIJACION DEL TUBO DE ASPIRACION DE COMBUSTIBLE |
*8 | CINTA DE BUTILO |
|
? | Pieza no reutilizable |
- | - |
ILUSTRACION
.png)
|

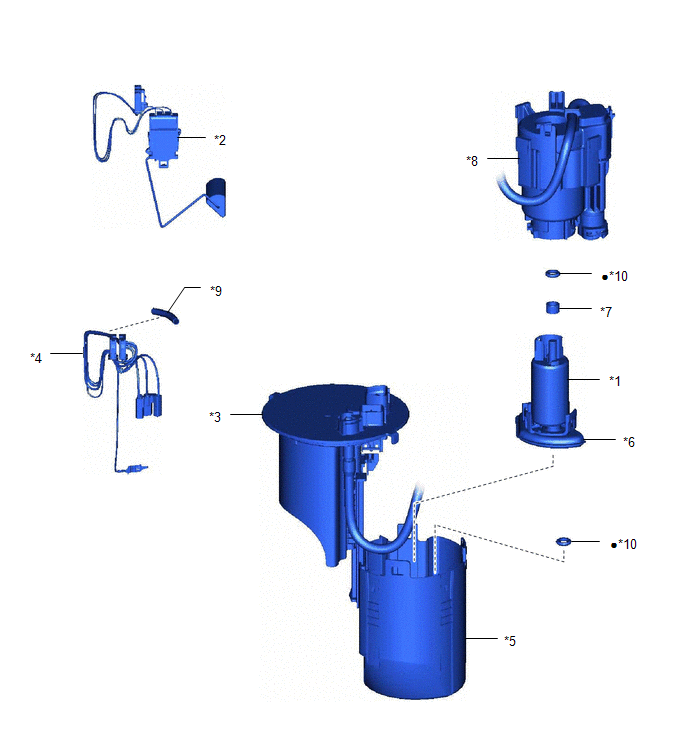

*1 | BOMBA DE COMBUSTIBLE |
*2 | CONJUNTO DEL SENSOR DEL NIVEL DE COMBUSTIBLE |
|
*3 | SUBCONJUNTO DE LA PLACA DE ASPIRACION DE COMBUSTIBLE |
*4 | MAZO DE CABLES DE LA BOMBA DE COMBUSTIBLE |
|
*5 | DEPOSITO SECUNDARIO DE COMBUSTIBLE |
*6 | FILTRO DE ASPIRACION |
|
*7 | SEPARADOR DE LA BOMBA DE COMBUSTIBLE |
*8 | FILTRO DE COMBUSTIBLE |
|
*9 | PROTECTOR DEL MAZO DE CABLES |
*10 | JUNTA TORICA |
|
? | Pieza no reutilizable |
- | - |
InstalaciOn
ExtracciOnInstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. COLOQUE EL CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO
AVISO: Tanto el conjunto del interruptor de posición de estacionamiento/punto muerto como la palanca del eje de control de la transmisión están disponibles en dos formas diferentes deb ...
ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de extraer, instalar o sustituir las piezas durante la extraccion/instalacion del conjunto del enfriador de EGR. Proce ...
ExtracciÓn
EXTRACCIÓN PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del conjunto del inter ...
