COMPONENTES

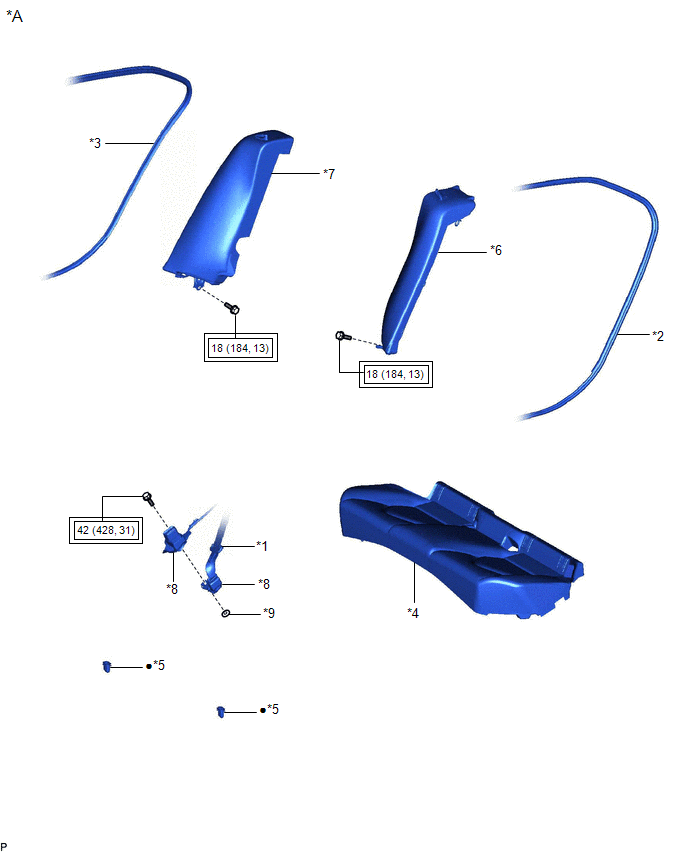

ILUSTRACION
|
*A | Para asiento de tipo plegable | - |
- |
| *1 |
CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL | *2 |
BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA |
|
*3 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA | *4 |
CONJUNTO DEL COJIN DEL ASIENTO TRASERO |
|
*5 | GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
*6 | CONJUNTO DEL RESPALDO LATERAL DEL ASIENTO TRASERO IZQUIERDO |
|
*7 | CONJUNTO DEL RESPALDO TRASERO DERECHO |
*8 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*9 | ARANDELA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |

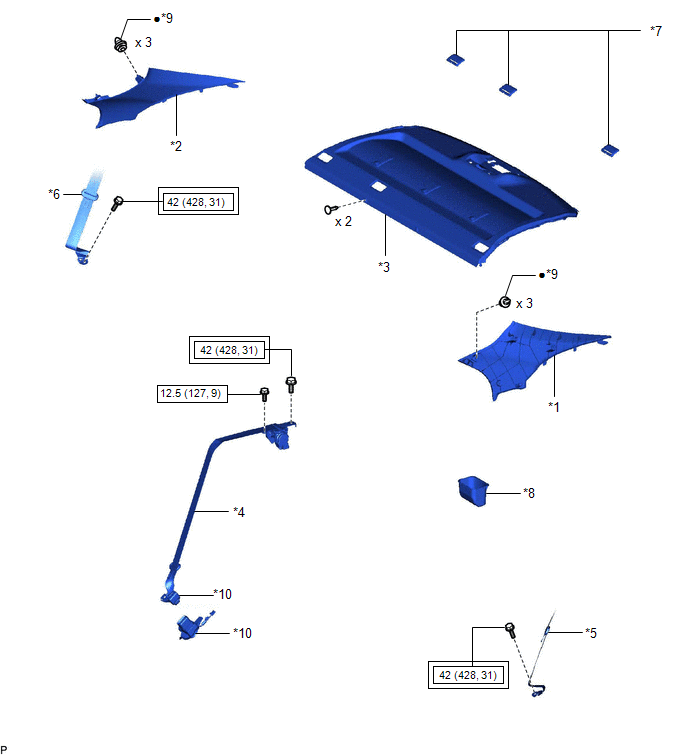

ILUSTRACION
|
*1 | EMBELLECEDOR INTERIOR IZQUIERDO DEL LATERAL DEL TECHO |
*2 | EMBELLECEDOR INTERIOR LATERAL DERECHO DEL TECHO |
|
*3 | CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE |
*4 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
|
*5 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO |
*6 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO |
|
*7 | CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO |
*8 | CUBIERTA DEL RETRACTOR DEL CINTURON DE SEGURIDAD |
|
*9 | CLIP |
*10 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
|
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
|
? | Pieza no reutilizable | - |
- |
InspecciOn En El VehIculoFallo interno del sistema del módulo "A" del control del sistema de frenos (C059704)
DESCRIPCIÓN El conjunto de la ECU de control de derrape (conjunto del actuador del freno) memoriza este DTC si el autodiagnóstico detecta averías en un circuito situado dentro de la ECU.
No. de DTC Detection Item
Condición de detección de DTC
Área afectada C059704
F ...
COmo Proceder Con La LocalizaciOn De AverIas
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
Siga el siguiente procedimiento para localizar averias del sistema de
freno de asistencia al estacionamiento.
*: utilice el GTS.
PROCEDIMIENTO
1. VEHICULO LLEVADO AL TALLER
SIGUIENTE
2.
ANALISIS DEL ...
InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL OJAL DE LA VÁLVULA DE RETENCIÓN
(a) Instale un nuevo ojal de la válvula de retención en el conjunto del servofreno.
2. COLOQUE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO (a) Instale el conjunto del interruptor de advertencia de vacío en el ...
