COMPONENTES

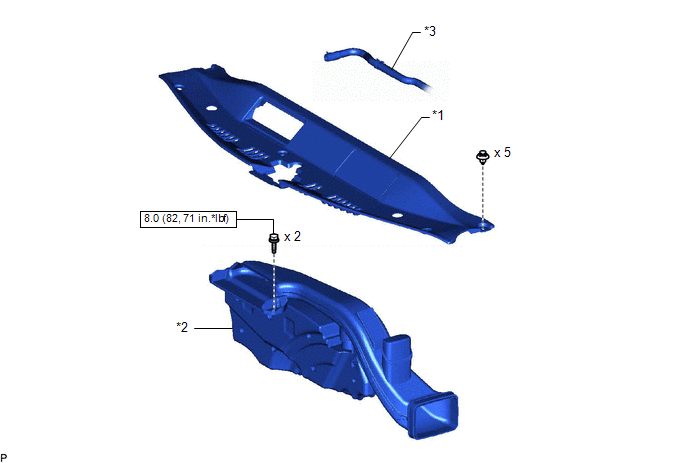

ILUSTRACION
|
*1 | SELLO DEL CONDUCTO DE ADMISION DE AIRE FRIO |
*2 | CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA |
|
*3 | MANGUERA DE DERIVACION DE AGUA NO. 5 |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

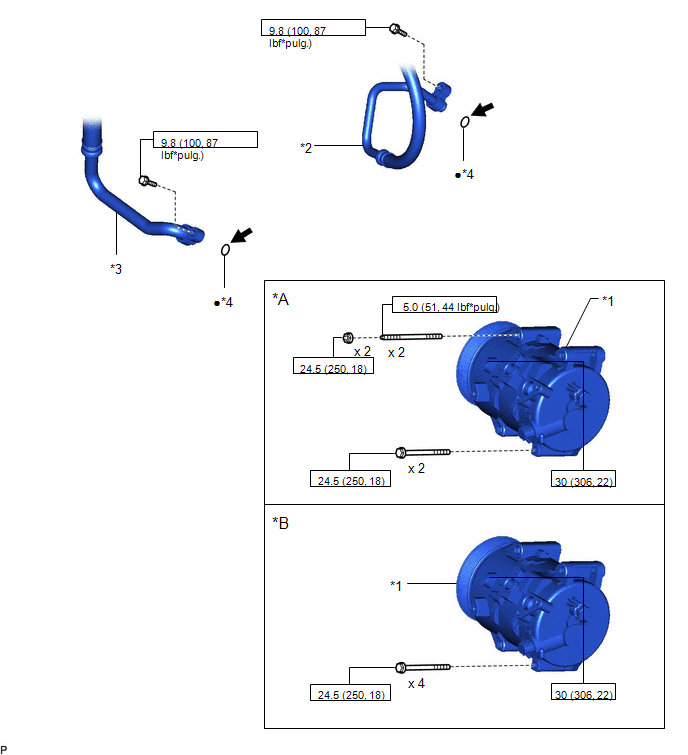

ILUSTRACION
|
*A | Para el tipo A |
*B | Para el tipo B |
|
*1 | CONJUNTO DEL COMPRESOR CON POLEA |
*2 | SUBCONJUNTO DE LA MANGUERA DE DESCARGA DEL REFRIGERANTE DEL ENFRIADOR NO. 1 |
|
*3 | SUBCONJUNTO DE LA MANGUERA DE ASPIRACION |
*4 | JUNTA TORICA |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
? | Pieza no reutilizable |
.png) |
Aceite del compresor ND-OIL 12 o un producto equivalente |
- | - |
ExtracciOnInspecciOn En El VehIculo
INSPECCION EN EL VEHICULO PROCEDIMIENTO
1. INSPECCIONE EL SUBCONJUNTO DEL MEDIDOR DEL CAUDAL DE MASA DE AIRE
OBSERVACION: Lleve a cabo la "Inspection After Repair" tras haber sustituido el subconjunto del medidor del caudal de masa de aire.
Haga clic aqui
(a) Lea el valor del elemento de ...
Motor
MOTOR OBSERVACIÓN: Lleve a cabo estos procedimientos después de que el motor se haya enfriado.
INSPECCIONE LA CORREA DE TRANSMISIÓN (a) Inspeccione la correa de transmisión.
A25A-FKS: haga clic aquí 2GR-FKS: Haga clic aquí
INSPECCIONE EL ACEITE DEL MOTOR
(a) Compruebe el aceite de ...
ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO: Este procedimiento incluye la extracción de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los ...
