COMPONENTES

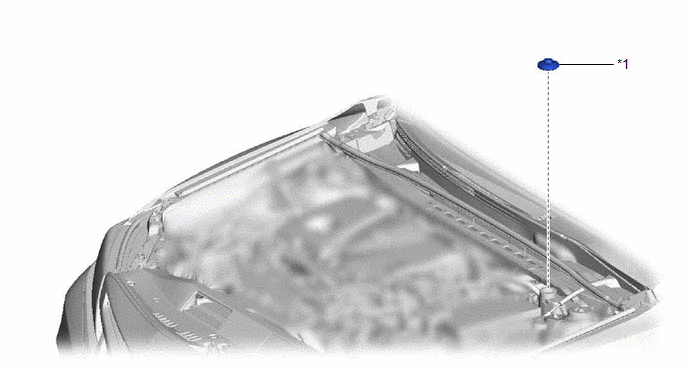

ILUSTRACIÓN
|
*1 | CONJUNTO DEL TAPÓN DE LLENADO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO |
- | - |

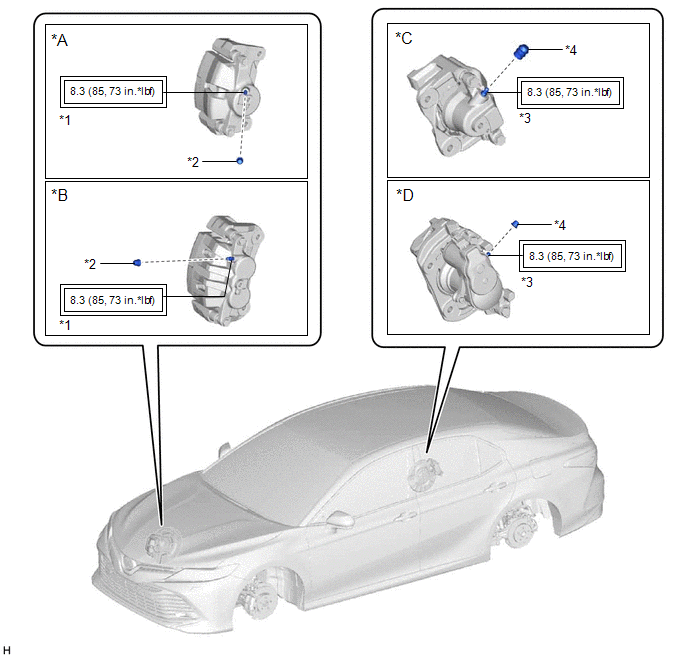

ILUSTRACIÓN
|
*A | Excepto pinzas de 2 pistones |
*B | Para pinzas de 2 pistones |
|
*C | Sin sistema del freno de estacionamiento eléctrico |
*D | Con sistema del freno de estacionamiento eléctrico |
|
*1 | TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO |
*2 | CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO |
|
*3 | TAPÓN DE PURGA DEL DISCO DE FRENO TRASERO |
*4 | CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
InspecciÓn En El VehÍculoInstalaciOn
INSTALACION PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuacion es para el lado izquierdo.
PROCEDIMIENTO 1. INSTALE EL RETEN DEL SENSOR
ULTRASONICO DE LA ESQUINA TRASERA
OBSER ...
InspecciOn
INSPECCION PROCEDIMIENTO 1.
INSPECCIONE EL CONJUNTO DE LAS LUCES TESTIGO
(a) Aplique tension de la bateria al conector como se indica en
la siguiente tabla. OK:
Conexion de la bateria
Resultado
Terminal positivo (+) de la bateria - Terminal 10
Terminal negativo ...
Componentes
COMPONENTES ILUSTRACION
*1 CONJUNTO DEL
REPOSABRAZOS TRASERO *2
SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA TRASERA
*3 BANDA PROTECTORA
DEL CRISTAL INTERIOR DE LA PUERTA TRASERA
*4 CUBIERTA DEL
ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA NO. 2 ...
