COMPONENTES

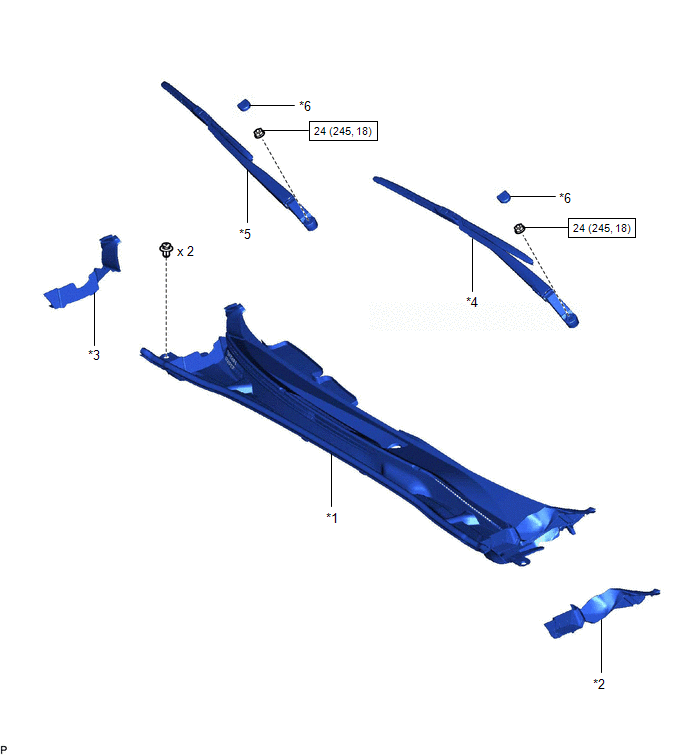

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DE LA PARTE SUPERIOR DEL CUBRETABLEROS |
*2 | SELLO DE LA ALETA DELANTERA IZQUIERDA AL CUBRETABLEROS |
|
*3 | SELLO DE LA ALETA DELANTERA DERECHA AL CUBRETABLEROS |
*4 | CONJUNTO DE BRAZO Y ESCOBILLA DEL LIMPIAPARABRISAS DELANTERO IZQUIERDO |
|
*5 | CONJUNTO DE BRAZO Y ESCOBILLA DEL LIMPIAPARABRISAS DELANTERO DERECHO |
*6 | TAPÓN DEL CABEZAL DEL BRAZO DEL LIMPIAPARABRISAS DELANTERO |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- | - |
ILUSTRACIÓN
|
*A | Para tipo de 1 pieza |
*B | Para tipo de 2 piezas |
|
*C | fabricado por TMC |
- | - |
|
*1 | MOLDURA INTERIOR CENTRAL DEL PARABRISAS DELANTERO |
*2 | TOPE DEL PARABRISAS NO. 1 |
|
*3 | TOPE DEL PARABRISAS NO. 2 |
*4 | JUNTA DE GOMA ADHESIVA DEL CRISTAL DE LA VENTANILLA |
|
*5 | CRISTAL DEL PARABRISAS |
*6 | SUBCONJUNTO DEL CRISTAL DEL PARABRISAS |
|
*7 | MOLDURA EXTERIOR DEL PARABRISAS |
- | - |
|
● | Pieza no reutilizable |
- | - |

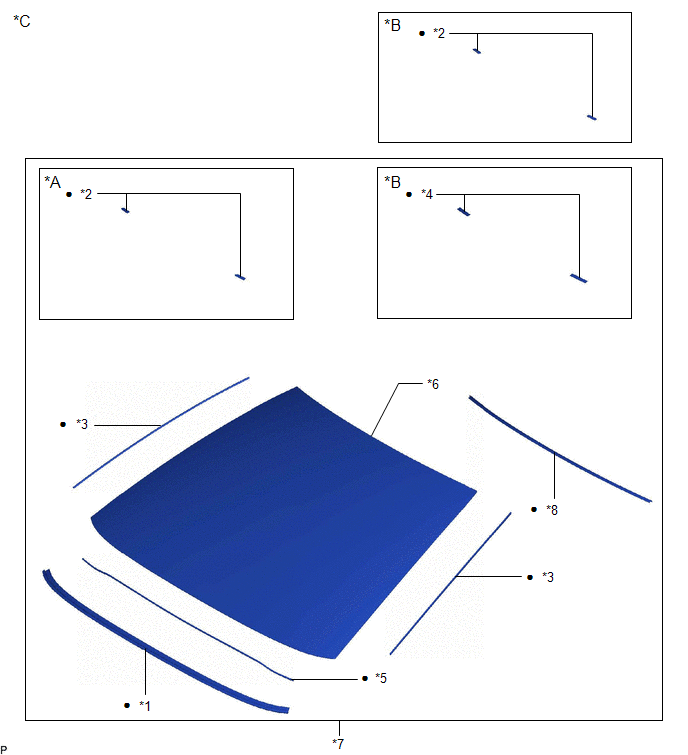

ILUSTRACIÓN
|
*A | Para tipo de 1 pieza |
*B | Para tipo de 2 piezas |
|
*C | Fabricado por TMMK |
- | - |
|
*1 | MOLDURA INTERIOR CENTRAL DEL PARABRISAS DELANTERO |
*2 | TOPE DEL PARABRISAS NO. 1 |
|
*3 | JUNTA DE GOMA ADHESIVA DEL PARABRISAS No. 2 |
*4 | TOPE DEL PARABRISAS NO. 2 |
|
*5 | JUNTA DE GOMA ADHESIVA DEL CRISTAL DE LA VENTANILLA |
*6 | PARABRISAS |
|
*7 | SUBCONJUNTO DEL PARABRISAS |
*8 | MOLDURA EXTERIOR DEL PARABRISAS |
|
● | Pieza no reutilizable |
- | - |
