Toyota Camry Manual de reparaciones XV70 (2017-2023): Cable Del DesempaÑador De La Ventanilla

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. COMPRUEBE EL FUNCIONAMIENTO DEL DESEMPAÑADOR DE LA LUNETA TRASERA

(a) Cuando el interruptor de encendido está en la posición ON y el interruptor del desempañador de la luneta trasera está pulsado, compruebe si el sistema del desempañador de la luneta funciona.

2. INSPECCIONE EL HILO DESEMPAÑADOR DE LA LUNETA TRASERA (CRISTAL DE LA LUNETA TRASERA)

AVISO:

• Cuando limpie el cristal, utilice un paño seco y suave a lo largo del cable. Tenga cuidado de no dañar el cable.
• No emplee ni detergentes ni productos de limpieza para cristales que contengan componentes abrasivos.

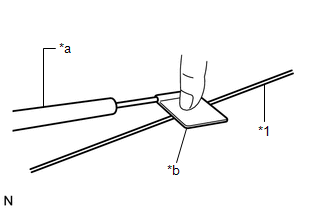

• Cuando mida la tensión, envuelva la punta de la sonda de prueba negativa con papel de aluminio y apriete con el dedo el papel contra el cable, tal como se muestra en la ilustración.

(a) Coloque el interruptor de encendido en la posición ON.

*1 Cable del desempañador de la luneta trasera *a Sonda del tester *b Papel de aluminio

(b) Conecte el interruptor del desempañador de la luneta trasera.

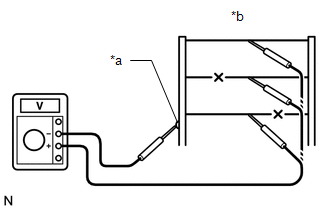

(c) Mida la tensión en el centro de cada cable del desempañador de la luneta trasera para comprobar el cable como se indica en la ilustración. Resultado: Tensión Criterios 4 a 6 V El cable no está roto De 11 a 14 V El cable está roto entre el centro y el extremo del lado de masa Por debajo de 1 V El hilo está roto entre el centro y el extremo del lado de la batería OBSERVACIÓN: Si la tensión es 11 a 14 V, el hilo podría estar roto entre el centro y el extremo del lado de la toma a tierra. Si la tensión es Por debajo de 1 V, el hilo podría estar roto entre el centro y el extremo del lado de la batería.

*a Tira de papel de aluminio *b Parte central del cable

(d) Coloque el cable positivo (+) del voltímetro contra el hilo desempañador de la luneta trasera del lado de la batería.

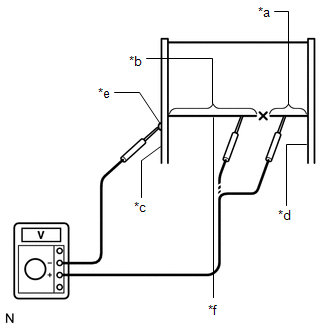

*a 11 a 14 V *b Por debajo de 1 V *c Lado de toma de tierra *d Lado de la batería *e Tira de papel de aluminio *f Cable roto

(e) Coloque el cable negativo (-) del voltímetro con la tira de papel de aluminio contra el hilo de la toma de tierra.

(f) Deslice el cable positivo (+) del lado de la batería hacia la toma de tierra. El punto en que la tensión disminuye por debajo de 1 V desde 11 hasta 14 V, es el lugar donde el hilo desempañador de la luneta trasera está roto.

OBSERVACIÓN:

Si el desempañador de la luneta trasera no está roto, el voltímetro debe indicar 11 a 14 V en el lado de la batería. A medida que se desplaza el cable positivo (+) hacia el lado de masa, la tensión desciende gradualmente por debajo de 1 V.

ReparaciÓn

REPARACIÓN

PROCEDIMIENTO

1. REPARE EL HILO DESEMPAÑADOR DE LA LUNETA TRASERA (CRISTAL DE LA LUNETA TRASERA)

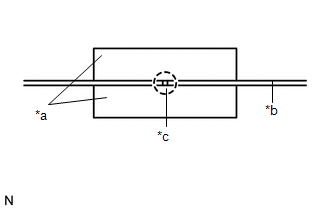

*a	Cinta adhesiva protectora
*b	Cable roto
*c	Punto de la reparación

(a) Limpie las puntas rotas del cable con producto limpiador de grasa, cera y silicona.

(b) Coloque cinta adhesiva protectora a lo largo de ambos lados del cable.

(c) Mezcle bien el agente de reparación (pasta Dupont No. 4817 o producto equivalente).

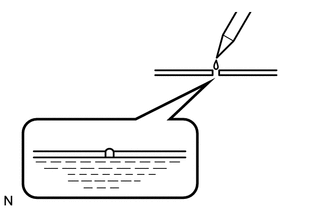

(d) Aplique al cable una pequeña cantidad del producto con un pincel de punta fina.

(e) Después de unos minutos, quite la cinta adhesiva protectora.

AVISO:

No utilice el desempañador de la luneta trasera durante al menos 24 horas después de realizar la reparación.
